За каждым километром готового асфальта стоит не одна, а целый комплекс машин, каждая из которых незаменима на своем этапе. Дорожно-строительная техника - это строго организованная система спецоборудования, где пропуск одного звена ломает весь технологический цикл. В этой статье - полная классификация дорожно-строительных машин по видам работ: от расчистки трассы до финишного уплотнения покрытия.
Что такое дорожно-строительные машины и как они классифицируются по ГОСТ
Дорожно-строительные машины (ДСМ) - это группа специализированных машин и механизмов для строительства, ремонта и содержания автомобильных дорог. Их состав, классификация и требования к техническим характеристикам регламентированы ГОСТ ISO 22242-2016 "Машины и оборудование для дорожного строительства и обслуживания дорог. Основные виды. Идентификация и описание". Базовый принцип классификации - вид выполняемых работ: каждая группа техники соответствует конкретному этапу строительного процесса.
Строительные и дорожные машины образуют единую отрасль спецтехники. Их объединяет одно: ни одна задача дорожного строительства не решается без механизации. Это принципиально отличает ДСМ от общестроительного оборудования: здесь каждая единица техники вписана в технологическую цепочку, и замена одной машины другой возможна только при строгом соответствии техническим параметрам.
В классификатор ГОСТ входят: машины для подготовительных и землеройных работ, планировочная и уплотняющая техника, укладчики покрытий, машины для производства и транспортирования смесей, специализированное ремонтное оборудование, а также коммунальная техника для содержания дорог.
Технологический цикл дорожного строительства определяет состав парка машин
Логика подбора техники следует за технологическим циклом. Дорожное строительство состоит из нескольких последовательных этапов, и каждый требует своего набора машин: сначала расчищается полоса отвода (кусторезы, корчеватели), затем формируется земляное полотно (бульдозеры, экскаваторы, скреперы), далее уплотняется и выравнивается основание (грейдеры, катки), после этого укладываются слои покрытия (асфальтоукладчики), финал - разметка и ограждения.
Пропустить этап невозможно: нельзя уложить асфальт на неуплотненное основание, а основание нельзя уплотнить без предварительного профилирования грейдером. Понимание этой логики - основа правильного формирования парка техники и планирования закупок запасных частей.
Классификация ДСМ по дополнительным признакам: ходовая часть, привод, масса
Помимо основного деления по назначению, дорожно-строительные машины классифицируются по конструктивным признакам. По типу ходовой части различают гусеничные и колесные машины: гусеничные обеспечивают высокое тяговое усилие и устойчивость на слабых грунтах, колесные - мобильность и возможность самостоятельного перемещения между объектами. По типу привода техника делится на гидравлическую, механическую и комбинированную; современные машины преимущественно используют гидравлику как более гибкую и точно управляемую систему. По весовому классу выделяют малогабаритную (до 6-8 т), среднюю и тяжелую технику - это определяет как производительность, так и область применения: от городских тротуаров до федеральных магистралей.
Таблица 1. Классификация дорожно-строительных машин: группы, представители, ключевые параметры
|
Группа по ГОСТ ISO 22242-2016 |
Основные представители |
Ключевые рабочие параметры |
Этап применения |
|---|---|---|---|
|
Машины для подготовительных работ |
Кусторезы, корчеватели, рыхлители |
Тяговое усилие: 100-350 кН |
Подготовка полосы отвода |
|
Землеройные машины |
Бульдозеры, экскаваторы, скреперы |
Объем ковша: 0,3-5 м³; дальность перемещения самоходным скрепером: до 5 км |
Формирование земляного полотна |
|
Планировочная техника |
Автогрейдеры, стабилизаторы грунта, рециклеры |
Масса: 9-19+ т; точность нивелирования с GPS: ±3 мм |
Подготовка основания |
|
Уплотняющая техника |
Катки гладкие, вибрационные, пневмоколесные |
Масса: 6-25 т; частота вибрации: 1 500-4 200 об/мин |
Уплотнение основания и покрытия |
|
Машины для укладки покрытий |
Асфальтоукладчики гусеничные и колесные |
Ширина захвата: 2,5-16 м; производительность: до 1 500 т/ч |
Укладка асфальтобетона |
|
Специализированная техника |
Дорожные фрезы, бетоноукладчики, автогудронаторы |
Глубина фрезерования: до 320 мм; ширина захвата бетоноукладчика: до 15 м |
Ремонт, специальные покрытия |
|
Вспомогательная техника |
Автосамосвалы, АСЗ*, автогудронаторы |
Производительность АСЗ: 40-320 т/ч |
Обеспечение непрерывности цикла |
*АСЗ - асфальтосмесительный завод.
Машины для подготовительных и землеройных работ: экскаваторы, бульдозеры, скреперы
Землеройная группа - основа всего дорожного строительства. Прежде чем уложить первый слой покрытия, необходимо переместить тысячи кубометров грунта, сформировать профиль трассы, вырыть кюветы и водоотводные канавы. Это и есть строительный транспорт в его наиболее материальном выражении: без этой группы не начнется ни один дорожный проект.
Землеройная техника включает экскаваторы (выемка и перемещение грунта на расстояние до 10-15 м), бульдозеры (срезка, планировка, перемещение грунта до 100-150 м), скреперы (послойная срезка с транспортировкой до 5 км), а также кусторезы, корчеватели и рыхлители для подготовки полосы отвода.

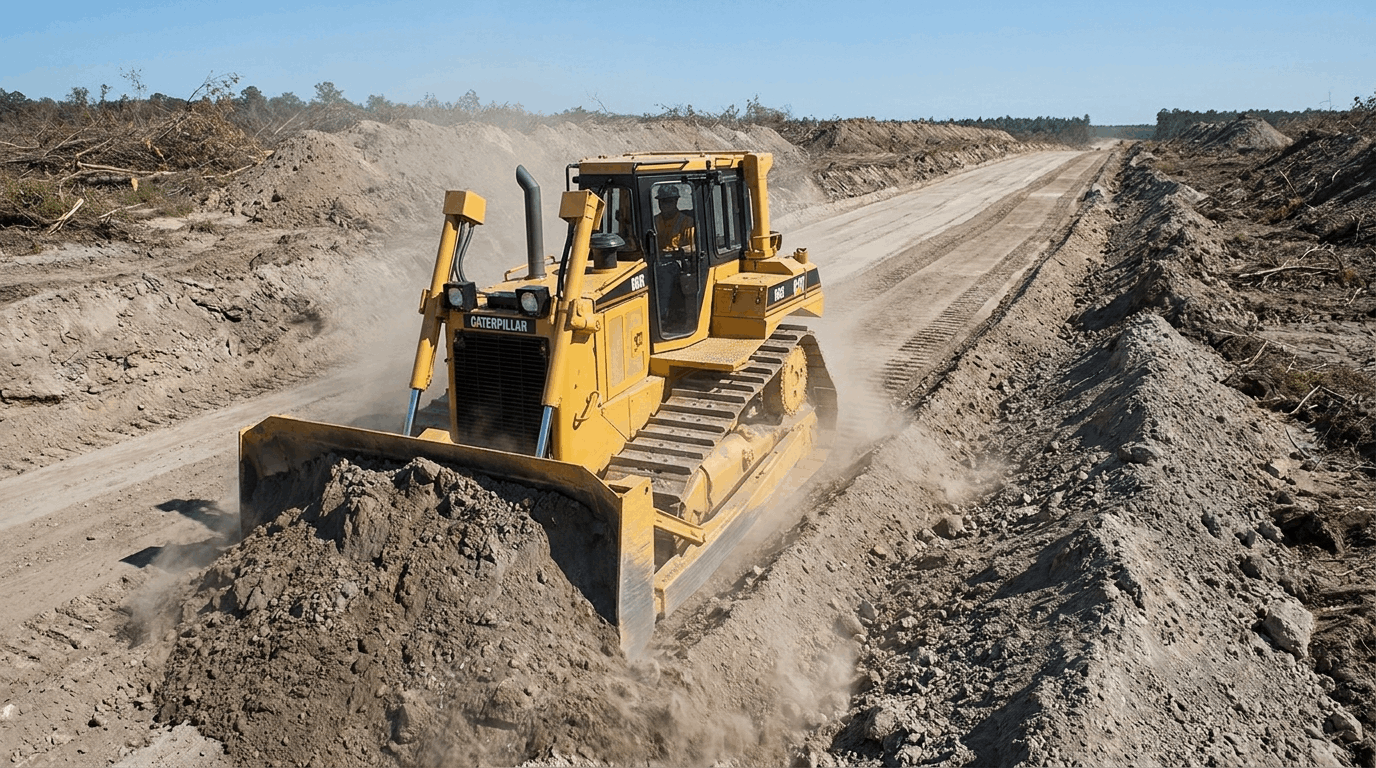

Бульдозер - базовая машина для расчистки трассы и формирования земляного полотна
Бульдозер - одна из самых узнаваемых машин для строительства. Его рабочий орган - отвал, установленный перед корпусом на гидравлических цилиндрах. Отвал бывает неповоротным (прямым), поворотным (угловым) и универсальным - это определяет круг задач машины.
На подготовительном этапе бульдозер расчищает будущую трассу, снимает растительный слой и разравнивает площадку. При формировании земляного полотна он послойно перемещает грунт, создавая насыпи и выемки. Современные бульдозеры оснащаются GPS-системами трехмерного управления отвалом: машина сравнивает текущий рельеф с цифровой моделью проекта и автоматически корректирует положение ножа. Это сокращает количество проходов на 20-30% и исключает необходимость ручной подрезки. Среди распространенных марок на российских объектах - Caterpillar серий D6 и D8, Shantui SD, из отечественных - "Четра" серии Т.
Ножи отвала - наиболее нагруженный расходный инструмент. На абразивных, скальных и мерзлых грунтах режущая кромка теряет до 35 мм металла по высоте: при такой выработке замена становится необходимой. Ножи отвала для бульдозеров под марки CAT, Komatsu, Shantui и другие входят в постоянный ассортимент TECHNOPARTS - компании с опытом более 10 лет, поставляющей запасные части для дорожно-строительной и землеройной техники со складов в восьми городах России.
|
Совет от TEHNOPARTS: Большинство механиков меняют ножи отвала, когда машина уже не берет грунт - то есть с опозданием на 40-60 моточасов. За это время изнашивается не только нож, но и сам отвал: режущая кромка уходит в тело металла, и при следующей замене нож приваривается криво. Правильный ориентир: замена при потере 15-20 мм высоты ножа, не дожидаясь потери производительности. Это дешевле, чем ремонт отвала. |

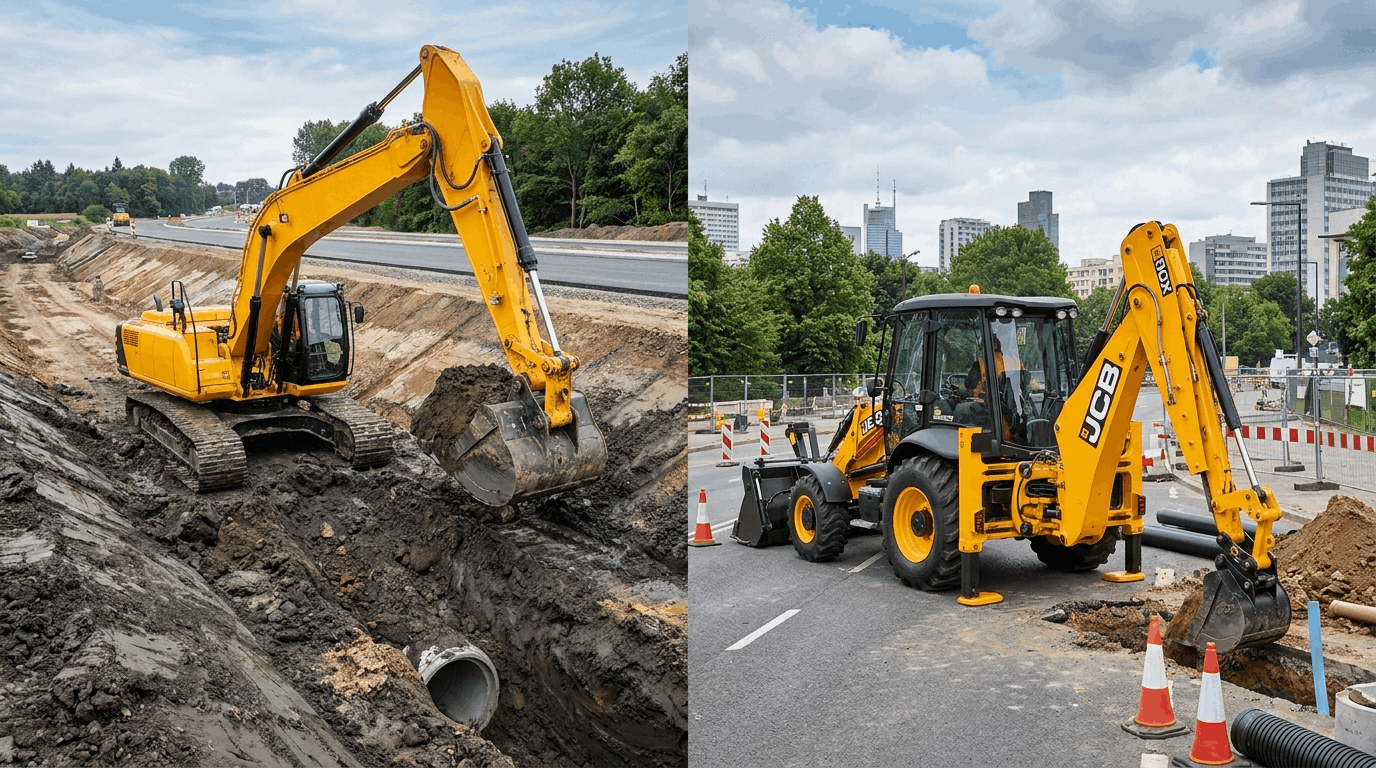

Экскаваторы одноковшовые и экскаваторы-погрузчики: сферы применения и отличия
Одноковшовый экскаватор - наиболее универсальная машина на дорожном объекте. Его применяют для выемки грунта при строительстве кюветов и водопропускных труб, для профилирования откосов насыпей, демонтажных работ и погрузки материалов. Гусеничный экскаватор работает на слабых и переувлажненных грунтах; колесный - мобильнее и перемещается между участками своим ходом.
Экскаватор-погрузчик (JCB 3CX, CASE 580) - компромисс между экскаватором и фронтальным погрузчиком. Он уступает одноковшовому в производительности копания, но незаменим на небольших городских объектах: ремонт дорожного полотна, прокладка коммуникаций под проезжей частью, устройство ливневой канализации. Для таких машин втулки и пальцы ковша - детали первого износа. Втулки и пальцы для экскаваторов-погрузчиков JCB и CASE требуют замены при первых признаках люфта в шарнирных соединениях: своевременная реакция предотвращает цепной износ смежных узлов.
Скреперы и кусторезы - техника подготовительного этапа, которую часто недооценивают
Скрепер - машина для линейных объектов (строительство трасс, насыпей, дамб). Ковш послойно срезает грунт и транспортирует его к месту отсыпки. Самоходные модели перемещают грунт на расстояние до 5 км, причем машина одновременно выполняет копание, транспортировку и разгрузку. На больших объемах однородного грунта это производительнее, чем связка "экскаватор + самосвал". Прицепные скреперы рационально применять на дальности до 300 м.
Кусторезы и корчеватели работают на самом первом этапе - подготовке полосы отвода. Кусторез срезает кустарник и мелколесье, корчеватель удаляет пни и камни. Неубранная растительность под насыпью приводит к неравномерной осадке дороги уже в первые годы эксплуатации. Рыхлитель - навесное оборудование на базе бульдозера - предварительно рыхлит мерзлые и слежавшиеся грунты, без чего ковш экскаватора или отвал бульдозера не войдут в материал.
Планировочная техника: автогрейдеры и стабилизаторы грунта задают геометрию дороги
Автогрейдер - машина, которая выравнивает дорожное основание. Он работает не с асфальтом, а с грунтовым и щебеночным основанием под ним, но именно от точности его работы зависит итоговая геометрия дорожного полотна: ровность поверхности, поперечный уклон для водоотвода, соответствие продольного профиля проекту.
Дорожные автогрейдеры весят примерно от 9 до 20 тонн (тяжелые карьерные модели - до 60+ тонн). Машины оснащаются лазерными и спутниковыми (GPS/ГНСС) системами нивелирования; лазерные обеспечивают вертикальную точность до ±3 мм, спутниковые менее точны (порядка ±15–30 мм). В систему загружается цифровая модель проекта, после чего отвал автоматически удерживает заданные угол и высоту без постоянного ручного контроля.

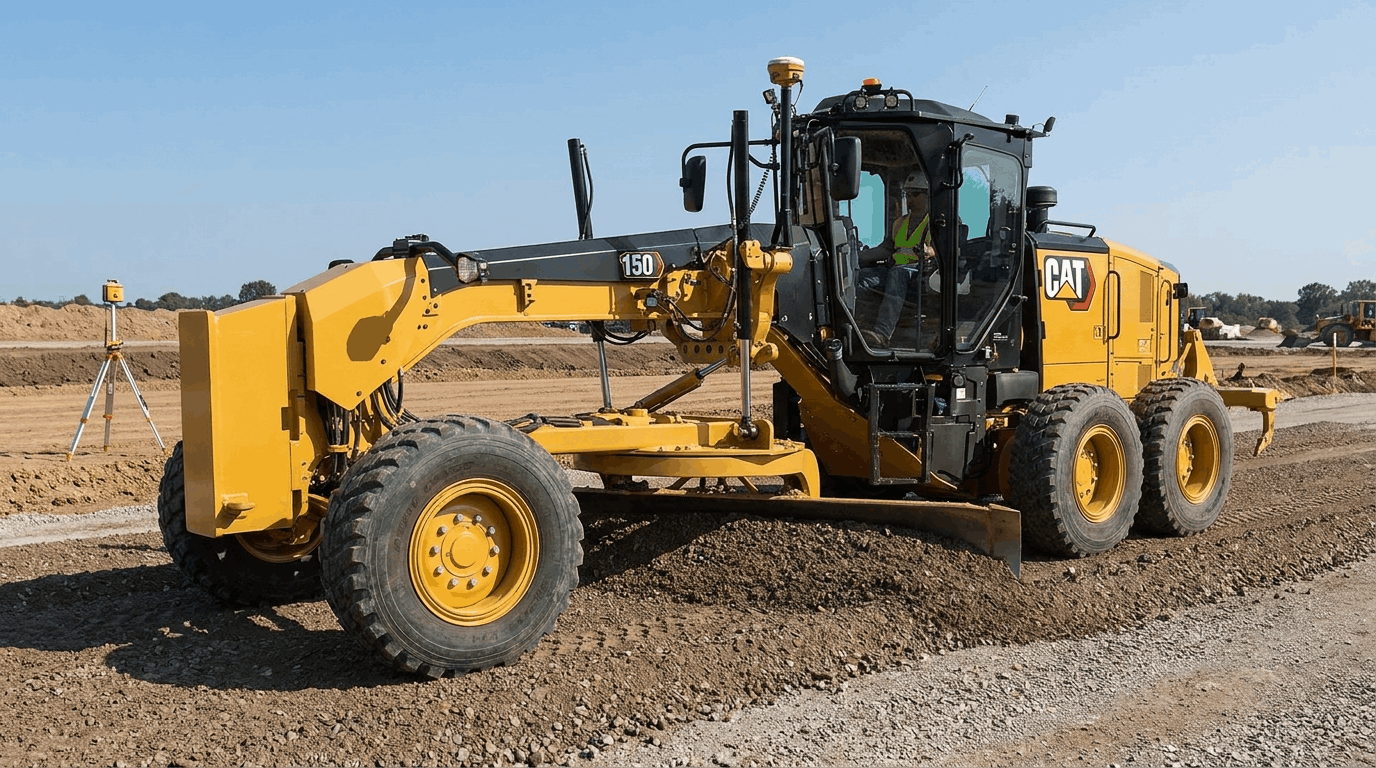

Автогрейдер: весовые классы, конструкция отвала и системы автоматического нивелирования
По массе автогрейдеры делятся на три группы. Легкие (до 9 т, двигатель до 80 кВт, ширина отвала до 3 000 мм) применяются на муниципальных дорогах и при ремонте грунтовых покрытий. Средние (9-14 т, 80-150 кВт) - универсальный класс для региональных дорог и промышленных площадок. Тяжелые (14-19 т, до 185 кВт, отвал до 4 500 мм) работают на строительстве федеральных трасс и в горнодобыче. Сверхтяжелые грейдеры с массой свыше 19 тонн применяются в карьерах и при строительстве в сложных климатических условиях.
Рабочий орган грейдера - поворотный отвал, установленный между передним и задним мостами. В отличие от бульдозерного, он поворачивается в горизонтальной и вертикальной плоскостях и выносится за пределы колеи - это позволяет профилировать откосы кюветов, нарезать водоотводные канавы и выравнивать обочины.
Системы автоматического нивелирования (Trimble, Topcon) работают по принципу сравнения текущего положения отвала с цифровой моделью рельефа. GPS-приемники определяют координаты с точностью до сантиметра, лазерные датчики задают высоту относительно опорной плоскости. На строительстве трасс применение таких систем сокращает количество проходов грейдера в 1,5-2 раза и снижает расход щебня на выравнивание.
Стабилизаторы грунта и рециклеры повышают несущую способность основания без завоза новых материалов
Стабилизатор грунта фрезерует верхний слой основания и одновременно перемешивает его с вяжущим (цемент, известь, зола-унос). В результате получается укрепленный слой с повышенной несущей способностью - без вывоза старого материала и завоза нового. Это особенно важно на слабых, глинистых и переувлажненных грунтах, где обычное уплотнение не дает нужного результата.
Рециклер работает непосредственно на существующем покрытии: фрезерует старый асфальт, дробит его и перемешивает с битумной эмульсией прямо на дороге. По сравнению с традиционной технологией (фреза + вывоз материала + завоз щебня + укладка) холодный рециклинг снижает расход материалов на 30-50% и сокращает сроки ремонта в 2-3 раза.
|
Совет от TEHNOPARTS: Рециклер экономит материалы - это все знают. Но мало кто учитывает температурный диапазон при холодном рециклинге: если среднесуточная температура воздуха опускается ниже +10°С, битумная эмульсия не распределяется равномерно, и основание получается "пятнистым". Результат - локальные просадки уже на первом году эксплуатации. На осенних объектах либо переходите на вяжущие с ускоренным распадом эмульсии, либо переносите рециклинг на следующий сезон. Экономия не стоит переделки. |

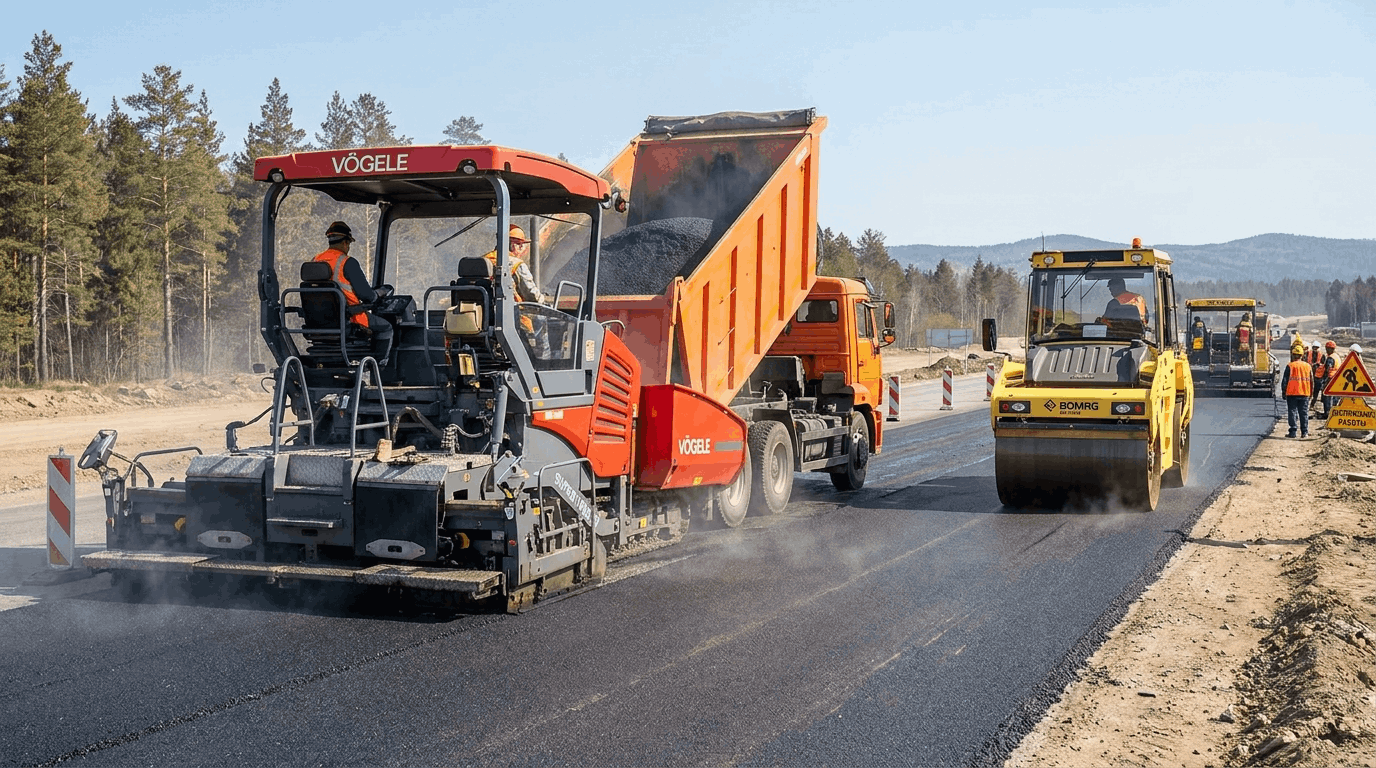

Асфальтоукладчики и дорожные катки: технология укладки и уплотнения покрытия
Машина, которая укладывает асфальт на дорогах, - асфальтоукладчик (асфальтоукладочная машина). Это сложный агрегат: он не только распределяет горячую смесь, но и предварительно уплотняет ее, выравнивает и задает профиль. Следом идет каток, который в быту «раскатывает асфальт», - он обеспечивает финальное уплотнение и формирует структуру покрытия.
Асфальтоукладчик и каток работают в технологической паре. По ГОСТ 9128-2013 (п. 4.1.2) горячие асфальтобетонные смеси укладываются при температуре не ниже 110°С: ниже этого порога смесь не уплотняется до проектной плотности. Температуру смеси при отгрузке потребителю стандарт (таблица 8) ставит в зависимость от марки битума - для горячих смесей это примерно 120-160°С. Перегрев тоже вреден: битум окисляется и теряет вяжущие свойства, поэтому верхний предел нагрева определяется технологией приготовления смеси, а не нормой укладки.

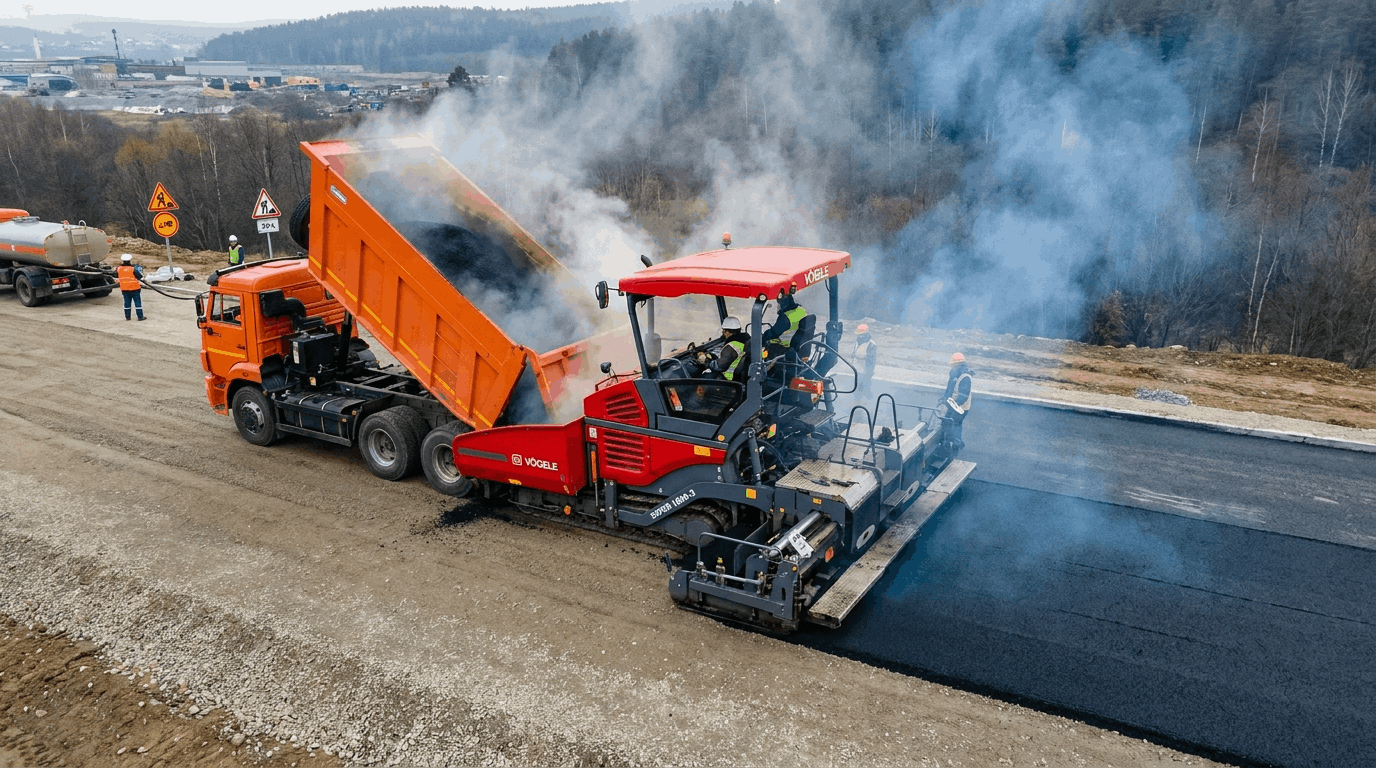

Асфальтоукладчики гусеничные и колесные: ширина захвата, производительность, термоконтроль
Асфальтоукладчик состоит из двух частей: тягача с приемным бункером и выглаживающей плиты. В бункер выгружается горячая асфальтобетонная смесь из самосвала, шнеки равномерно распределяют ее по ширине укладки, выглаживающая плита с трамбующим брусом предварительно уплотняет слой.
Гусеничные укладчики применяются на магистральных объектах: равномерная скорость движения без рывков критична для ровности покрытия. Ширина захвата у машин среднего класса - от 3 до 9 м, у тяжелого класса (Vogele SUPER 2500, SUPER 3000-2) - до 16 метров. Производительность тяжелых моделей достигает 1 500 т/ч. Колесные укладчики мобильнее, быстро перемещаются между участками, незаменимы при ремонте городских дорог и укладке тротуаров. Ширина захвата - от 2,5 до 7,5 м.
Современные укладчики (Vogele серии Super, Dynapac серии SD) оснащаются системами термоконтроля: датчики температуры смеси в бункере, шнеке и под плитой позволяют оперативно корректировать скорость подачи и избегать локальных "холодных мест", которые после уплотнения становятся зонами преждевременного разрушения.
Асфальтоукладчик неразрывно связан с асфальтосмесительным заводом (АСЗ) - производственным комплексом для приготовления горячей смеси. АСЗ бывают стационарными (производительность от 80 до 320 т/ч) и мобильными. Непрерывность цикла "АСЗ - самосвал - укладчик - каток" - главное условие качества: остановка на любом звене ведет к остыванию смеси и появлению поперечных швов с пониженной плотностью.
Дорожные катки: три типа - гладкие, вибрационные, пневмоколесные - и правила их применения
Машина, которая раскатывает асфальт, - дорожный каток. В уплотнении обычно последовательно работают три типа.
Вибрационные катки с гладкими вальцами идут первыми (первичное уплотнение). Их вибрация - как правило 25–67 Гц (1500–4000 колеб./мин) - уплотняет горячую смесь эффективнее статического давления. Глубину уплотнения задает в первую очередь амплитуда колебаний: чем она выше, тем глубже эффект. Частота отвечает за число ударов на проход, качество поверхности и допустимую скорость катка; рабочий оптимум для асфальтобетона - примерно 35–50 Гц, высокочастотные машины на тонких слоях доходят до 4000–4800 колеб./мин. Пневмоколесные катки работают на промежуточном этапе: шины создают уминающий эффект, сдавливают смесь и закрывают мелкие поры. Гладкие статические катки - финишная машина: убирают следы, выравнивают и герметизируют поверхность.
Топовые модели (BOMAG, Dynapac, Hamm) оснащаются системами интеллектуального уплотнения: в реальном времени они измеряют жесткость уложенного слоя (косвенный показатель плотности) и автоматически подстраивают амплитуду. Данные по каждому проходу логируются и передаются в систему контроля качества объекта - формируется документированная карта уплотнения участка.
У дорожного катка гусеничной ходовой части нет: он катится на вальцах и шинах, поэтому опорных катков в его конструкции не бывает. Опорные катки - узел гусеничной техники: асфальтоукладчиков, дорожных фрез, бульдозеров, экскаваторов. Их ходовая работает под постоянной нагрузкой, и опорные катки, подшипники и уплотнения изнашиваются быстрее многих других узлов. TECHNOPARTS поставляет опорные катки ходовой части для экскаваторов, бульдозеров и дорожной техники ведущих марок - с отгрузкой со складов в восьми городах России.
Специализированная дорожная техника: фрезы, автогудронаторы, бетоноукладчики
Эта группа машин решает задачи, которые не под силу универсальной землеройной или укладочной технике: снятие изношенного покрытия, нанесение вяжущего, устройство бетонных покрытий на высоконагруженных объектах. Без специализированной техники дорожное строительство было бы либо невозможным, либо неоправданно дорогим.
Дорожная фреза удаляет изношенный слой асфальта без разрушения нижележащего основания; автогудронатор наносит битумное вяжущее перед укладкой нового слоя; бетоноукладчик применяется там, где требуется максимальная прочность - аэродромы, промышленные площадки, мосты.

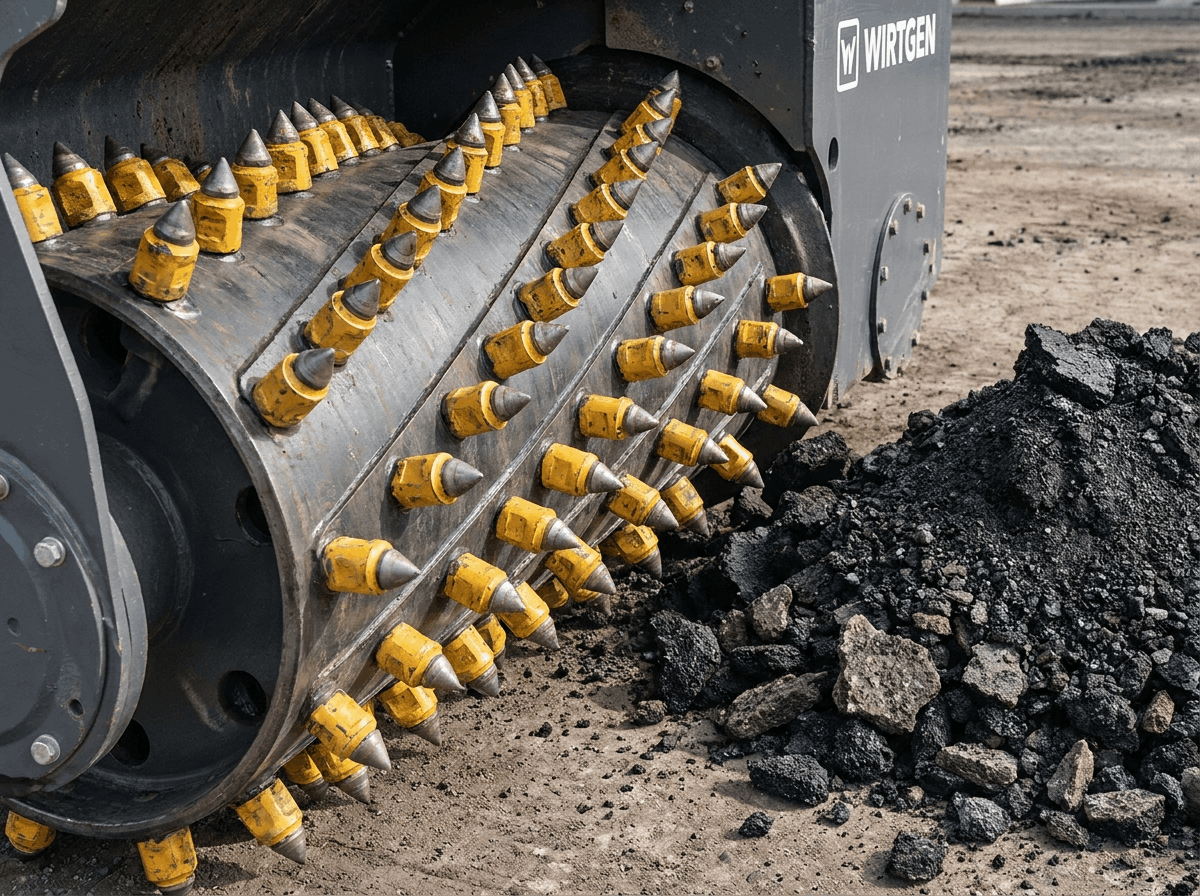

Дорожная фреза - главный инструмент ремонта без полной перекладки покрытия
Машина, которая снимает асфальт, - дорожная (холодная) фреза. Ее часто называют машиной, которая «долбит» асфальт, но удара здесь нет: вращающийся барабан с твердосплавными резцами срезает асфальтобетон и дробит его в крошку. Это резание, а не дробление ударом.
Барабан вращается с частотой около 100 об/мин (у большинства машин 100–120 об/мин), резцы расположены по спирали. Глубина снятия зависит от класса машины: компактные Wirtgen W 50 Ri и W 60 Ri с шириной барабана 500 и 600 мм фрезеруют до 210 мм; крупная Wirtgen W 210 (ширина барабана 2000 мм) - до 330 мм. Это позволяет точечно снять поврежденные слои, не затрагивая несущее основание.
Срезанный материал (RAP) подается конвейером в кузов самосвала или в отвал рядом с машиной для последующей переработки. При холодном рециклинге крошка повторно идет в дело - один из самых экономичных способов ремонта дорог.
Твердосплавные резцы - расходный инструмент. Их ресурс сильно зависит от абразивности покрытия, глубины фрезерования и водяного охлаждения: на мягком асфальте комплект ходит дольше, на бетоне и особенно армированном - в разы меньше. Неравномерный износ резцов дает волнистость поверхности и затрудняет укладку нового слоя.
Бетоноукладчики и виброрейки: когда цементобетон предпочтительнее асфальта
Бетонные покрытия выбирают при нагрузках, превышающих возможности асфальтобетона: взлетно-посадочные полосы, причалы, терминалы, мостовые подходы, площадки карьеров. Здесь применяются бетоноукладчики скользящей опалубки - машины, которые одновременно укладывают, уплотняют и выравнивают бетонную смесь в непрерывном цикле. Ширина захвата - до 15 метров, точность поверхности при лазерном нивелировании - ±2 мм. После укладки поверхность нарезается шовнарезчиком (нарезка температурно-усадочных швов) и обрабатывается защитной эмульсией.
Виброрейки применяются при устройстве промышленных полов, тротуаров и небольших площадок. Устройство перемещается по направляющим и уплотняет смесь вибрацией, одновременно срезая излишки и создавая ровную поверхность. В сочетании с лазерным нивелированием этот метод обеспечивает качество, сопоставимое с профессиональным бетоноукладчиком, при значительно меньших затратах.
Автогудронатор - специализированная машина для нанесения горячего битума или битумной эмульсии на подготовленное основание перед укладкой асфальта. Без этой операции сцепление между слоями недостаточно, и через 2-3 сезона покрытие начинает расслаиваться. Машина оснащена цистерной с системой обогрева (поддержание температуры битума 130-170°С) и распределительной рампой с форсунками для равномерного нанесения вяжущего.
Производители и критерии выбора дорожно-строительной техники в России
Выбор между отечественной и импортной техникой определяется не брендом, а совокупностью факторов: тип и объем задач, климатические условия, доступность сервиса и запасных частей, требования государственных тендеров (локализация свыше 70% - условие участия в ряде госконтрактов).
Отечественные бренды против импортных: что важнее - технологичность или ремонтопригодность
Среди российских производителей выделяется несколько ключевых игроков. "Четра" (Чебоксарский тракторный завод) производит бульдозеры серии Т-11, Т-20, Т-35 и промышленные тягачи - надежные машины для тяжелых работ на мерзлых грунтах. "ДСТ-Урал" специализируется на автогрейдерах серии ДЗ, катках и другой планировочной технике. "Амкодор" (Беларусь) - один из ведущих производителей погрузчиков и дорожной техники на постсоветском пространстве.
Из зарубежных марок исторически лидировали Caterpillar, Volvo CE, Komatsu, Wirtgen Group (HAMM, Vogele, Kleemann), BOMAG. Их техника превосходит по уровню цифровых систем управления, комфорту оператора и топливной эффективности, но требует оригинальных запасных частей и сертифицированного сервиса - доступность которого на удаленных объектах ограничена.
Этот разрыв закрывают компании, специализирующиеся на поставке запасных частей для иностранной спецтехники в России. TECHNOPARTS с опытом более 10 лет работает с парками Caterpillar , Hitachi , Doosan , CASE , Hyundai , Bobcat , BOMAG , Dynapac и других брендов через сеть складов в Москве, Санкт-Петербурге, Екатеринбурге, Барнауле, Краснодаре, Красноярске, Новокузнецке, Сургуте и Хабаровске. Для дорожно-строительных компаний, работающих на удаленных объектах, наличие регионального склада - не опция, а производственная необходимость: простой машины в разгар строительного сезона обходится дороже любой запасной части.
Гидравлика - наиболее уязвимый узел импортной спецтехники при работе в сложных условиях. Уплотнения, фильтры и гидравлические цилиндры изнашиваются быстрее всего - особенно при перепадах температур и загрязненном рабочем теле. Гидравлические фильтры - позиция, которую дорожно-строительные компании закупают с периодичностью, сопоставимой с моторным маслом. Своевременная замена фильтра предотвращает износ насоса и гидрораспределителей, стоимость которых на порядок выше стоимости самого фильтра.
Тренды рынка к 2030 году: спутниковое управление, гибридные приводы и цифровые паспорта дорог
К 2030 году российский рынок дорожно-строительной техники ожидают структурные изменения по трем направлениям. Первое - цифровизация управления: уже сегодня более 60% новой техники на федеральных объектах оснащается системами дистанционного контроля, передающими данные о производительности, расходе топлива и техническом состоянии в единый центр управления парком. Второе - развитие гибридных приводов: ведущие производители (XCMG, CASE, Komatsu) вывели на рынок гибридные экскаваторы и грейдеры с рекуперацией энергии при торможении рабочего оборудования, экономия топлива составляет до 20-25%. Третье - цифровые паспорта дорожных объектов: каждый участок трассы получает электронный документ с зафиксированными параметрами укладки (температура смеси, количество проходов катка, плотность покрытия), что переводит контроль качества от визуального осмотра к верифицируемым данным.
Для эксплуатирующих организаций принципиальна не только возможность купить запасную часть, но и скорость поставки. Значительная часть российских дорожных парков укомплектована импортной техникой, для которой нужны запасные части - этот спрос не зависит от внешних условий. Полный спектр запасных частей - от ковшей и режущего инструмента до компонентов ходовой части - TECHNOPARTS поставляет по всей России через сеть региональных складов.
Итог: система, а не список
Дорожно-строительная техника - это взаимосвязанная система, где каждый агрегат занимает строго определенное место в технологическом цикле. Бульдозер не заменит грейдер, грейдер не заменит укладчик, а укладчик без катка - незавершенная операция.
Если систематизировать основные группы, картина следующая: подготовительный этап обеспечивают кусторезы, корчеватели и рыхлители; земляное полотно формируют бульдозеры, экскаваторы и скреперы; геометрию и несущую способность основания задают автогрейдеры и стабилизаторы грунта; покрытие создается связкой "асфальтоукладчик + каток"; ремонт и восстановление обеспечивают дорожные фрезы и рециклеры; специальные покрытия - бетоноукладчики и виброрейки.
Для эксплуатирующих организаций знание классификации ДСМ - основа для планирования технического обслуживания. Зная тип и класс машины, проще подобрать расходные материалы, рассчитать межсервисные интервалы и избежать внеплановых остановок в разгар строительного сезона.
