От теории к практике: экспертный гид по поворотным кругам от ГК ТЕХНОPARTS

Поворотные круги для крупнотоннажной техники — это один из ключевых элементов, обеспечивающий безопасную и эффективную работу тяжёлых машин на строительных площадках, портовых территориях и в карьерах. Правильный выбор поворотных кругов напрямую влияет на манёвренность, износ оборудования и сроки выполнения работ.

В этой статье мы сделали акцент именно на крупнотоннажную спецтехнику, потому что её эксплуатационные требования и нагрузки принципиально отличаются от лёгких и средних машин: высокая нагрузка на опорные элементы и подшипники, удлинённые моменты инерции, повышенные требования к жёсткости и долговечности, а также более строгие требования к безопасности и обслуживанию.

Вместе со специалистами ГК ТЕХНОPARTS рассмотрим основные аспекты, связанные с поворотными кругами, их конструкцию, принцип работы, а также важность регулярного обслуживания.

Что такое поворотный круг?

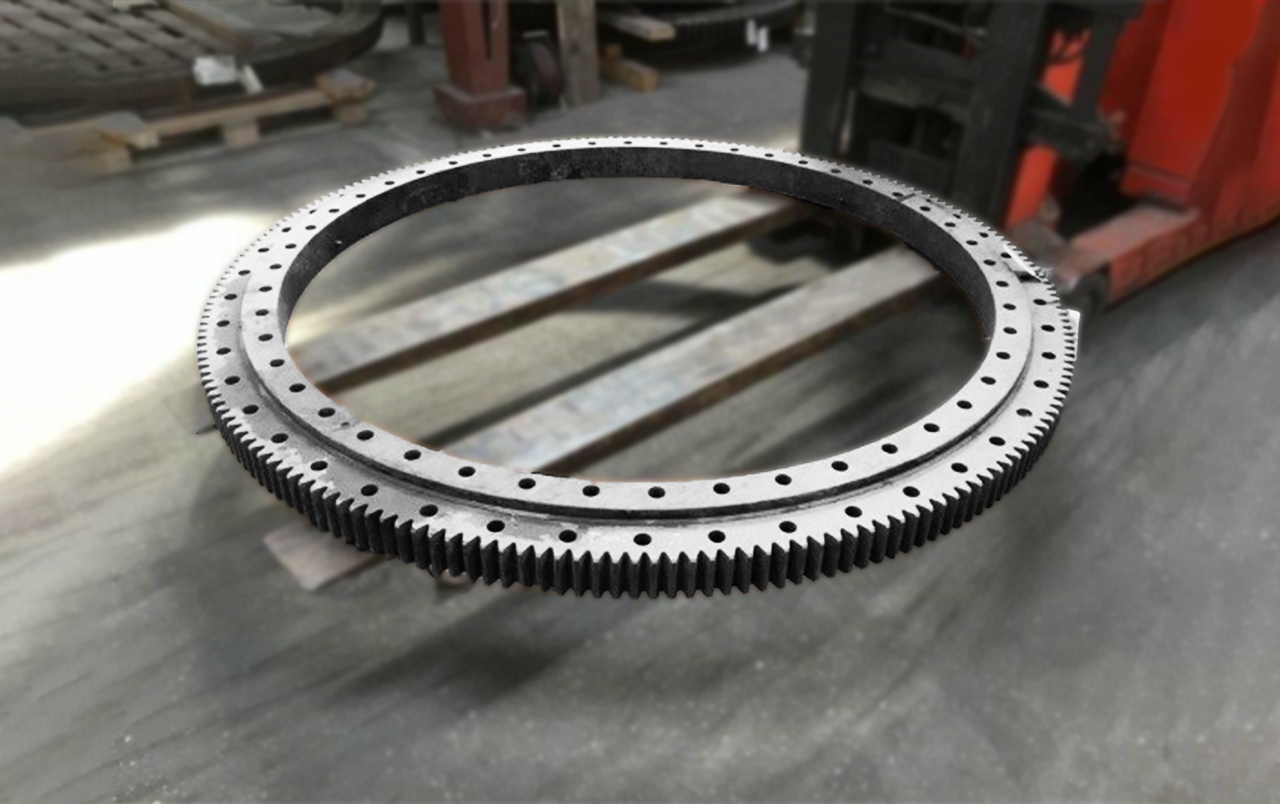

Поворотный круг — это механизм, соединяющий подвижную платформу машины с ее ходовой базой или рамой, что обеспечивает вращение рабочего органа или всей платформы вокруг оси для выполнения различных задач. Он состоит из нескольких ключевых элементов, включая подшипники, зубчатые передачи и гидравлические системы, которые обеспечивают плавное и надёжное вращение.

Поворотный круг для крупнотоннажной техники (от 50 тонн) отличается от своих меньших собратьев, прежде всего, материалом. Он изготовлен из легированной стали, которая позволяет выдерживать большие нагрузки.

Поворотное кольцо выдерживает тяжёлые, но медленно вращающиеся или медленно осциллирующие нагрузки (осевые, радиальные и моментные нагрузки), часто горизонтальная платформа, такая как обычный кран, поворотный станок или кабина экскаватора.



Конструкция и принцип работы.

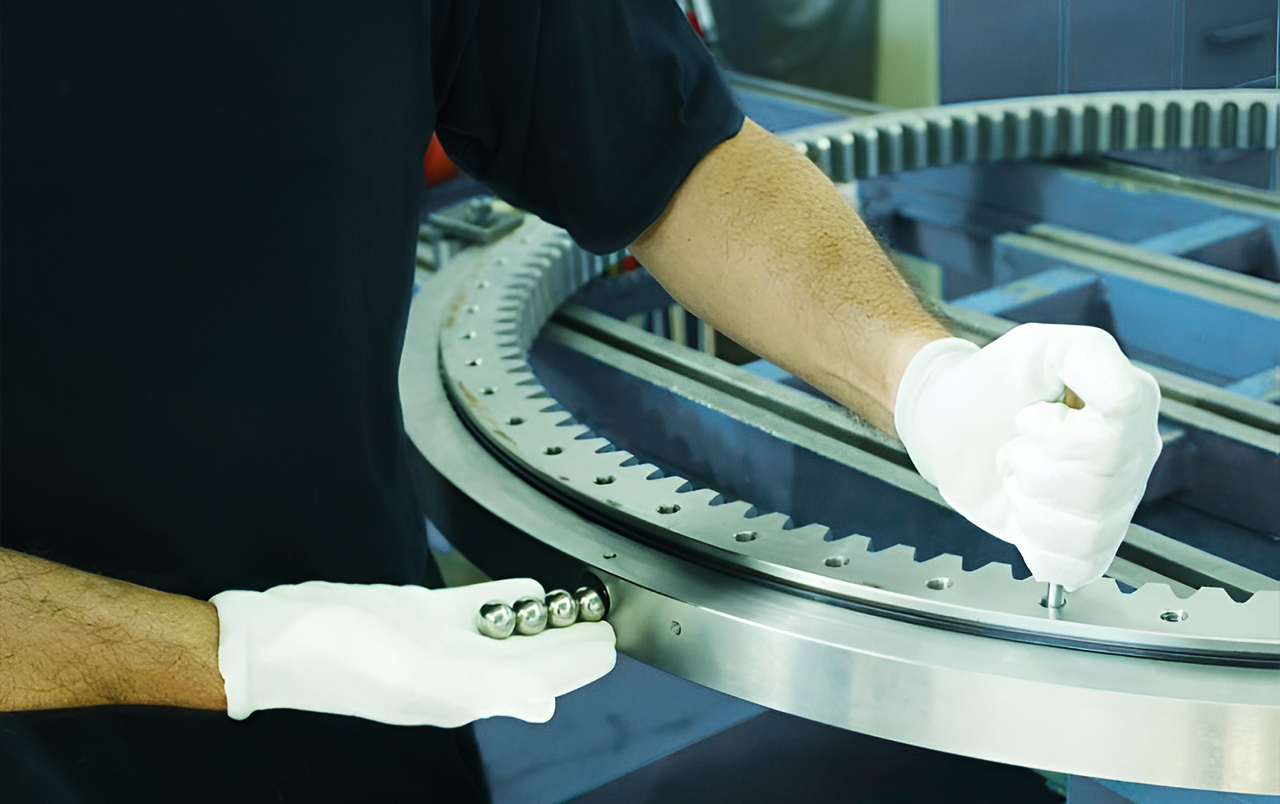

Конструкции опорно-поворотных кругов варьируются от однорядных шариковых или роликовых, до двухрядных шариковых или роликовых, трехрядных роликовых, комбинированных (1 ролик/1 шарик) или с направляющими дорожками качения. Каждая конструкция имеет свои особые характеристики и области применения.

Основные компоненты включают:

• Подшипники. Обеспечивают поддержку и минимизируют трение между вращающимися частями.
• Зубчатые передачи. Передают вращательное движение от гидравлического двигателя к поворотному кругу.
• Гидравлические системы. Обеспечивают необходимую мощность для вращения, позволяя машине выполнять сложные манёвры.

Принцип работы поворотного круга основан на использовании гидравлической энергии, которая преобразуется в механическое движение. Гидравлический насос подаёт жидкость в гидромотор, который, в свою очередь, приводят в движение зубчатые передачи, обеспечивая вращение.

«ГК ТЕХНОPARTS поставляет поворотные круги на все основные виды техники до 400 тонн, в том числе и под заказ. У нас есть в наличии дефицитные позиции, к примеру, поворотные круги на CATERPILAR CAT390. Знаем, что владельцы этой техники сталкиваются с трудностями по поиску поворотных кругов, пока не приходят к нам. Мы не только обеспечиваем клиента нужными ему запчастями, но и даём год гарантии на комплектующие», - комментируют специалисты департамента ВЭД ГК ТЕХНОPARTS.

ГК ТЕХНОPARTS поставляет поворотные круги на башенные краны, экскаваторы, технику лесного хозяйства, для портовых перегружателей (Reclimeer), в том числе и на такие модели техники, как: KOMATSU - PC650, PC850, PC1250, PC2000; CATERPILAR - CAT390, CAT374; VOLVO - EC700; HITACHI - Zx850, ZX870, ZX890.

Значение поворотных кругов для производительности
Поворотные круги играют серьёзную роль в производительности крупнотоннажных машин. Они позволяют выполнять широкий спектр операций, включая копку, поднятие и перемещение материалов.

Качественный поворотный круг обеспечивает:

• Плавность работы. Минимизация вибраций и шумов, что повышает комфорт оператора.
• Точность маневрирования. Возможность точного позиционирования рабочей платформы.
• Долговечность. Высококачественные материалы и правильная конструкция увеличивают срок службы машины.

SHIMITSU - качественные поворотные круги.
В нашем ассортименте представлены в основном поворотные круги SHIMITSU, качество и надежность которых проверена временем и уже давно не вызывает сомнений ни у нас, ни у наших клиентов. Компания SHIMITSU производит поворотные круги для более двадцати брендов спецтехники от 6 до 200 тонн. Среди них HYUNDAI, CATERPILAR, HITACHI, KOMATSU, VOLVO, DOOSAN, HYUNDAI, XGMA, SUNWARD, SANY и другие.

Для больших поворотных кругов производитель SHIMITSU использует материал 42CrMo. Это разновидность конструкционной стали из среднеуглеродистого сплава с хорошей комплексной производительностью и хорошей прокаливаемостью. После закалки сплав имеет высокий предел выносливости и устойчивость к многократным ударам, отличную ударную вязкость при низких температурах.

Также лаборатория производителя осуществляет такие тесты, как исследование структуры металлов и сплавов на специально подготовленных шлифах, при помощи оптической микроскопии, тестирование на микротвёрдость (зубы и дорожки) и одно из главных - это проверка внутренних слоёв закалки поворотного круга с помощью ультразвука.

Именно для ГК ТЕХНОPARTS производитель SHIMITSU ставит на каждый поворотный круг уплотнение silicone rubber (силиконовая резина), которая выдерживает температуры до -100 градусов, в то время как по стандарту они ставят уплотнения до -30 градусов.

Ещё одна японско-вьетнамская компания по производству запчастей для спецтехники, которую мы хотим отметить - это компания MVA.

Основные производственные мощности MVA, выпускающие поворотные кольца, расположены в Японии (кольца до 40 тонн) и Китае (кольца на 60-190 тонн). MVA производит комплектующие для техники таких мировых брендов как KOMATSU, HITACHI, CATERPILAR, SUMITOMO, KOBELCO, KUBOTA и др.

Поворотные кольца изготавливаются по оригинальным чертежам KOMATSU, HITACHI, SUMITOMO, IHI, HYUNDAI, DAEWOO с применением тех же материалов, что и у производителей. В конструкции применяются морозостойкие уплотнения. Каждое изделие проходит более 20 технологических проверок, чтобы готовый продукт соответствовал всем международным стандартам.



Обслуживание поворотных кругов
Регулярное обслуживание поворотных кругов является залогом их надёжной работы. Специалисты ГК ТЕХНОPARTS рекомендуют проводить следующие мероприятия:

• Визуальный осмотр перед сменой. Проверить на трещины, заедания, посторонние включения (грязь, камни), наличие подтёков масла и люфта при повороте вручную.
• Слив/замена смазки. Интервал — по рекомендациям завода-изготовителя или каждые 250–500 моточасов. Использовать смазку указанного типа (часто литиевая или специализированная консистентная смазка для редукторов). Перед нанесением удалить старый плотный слой и загрязнения.
• Смазывание точек контакта. Наносить консистентную смазку в масленки по периметру поворотного круга (шарниры/подшипники). Объём и частота — согласно паспорту; при тяжёлых условиях работ — чаще.
• Проверка и натяжение болтовых соединений. Контролировать затяжку крепёжных болтов фланцев через рекомендуемые интервалы. Момент затяжки — по сервисной документации. При ослаблении — срочно подтянуть/заменить повреждённые болты.
• Проверка состояния зубчатого венца и ведущей шестерни. Оценивать износ зубьев, наличие закусываний. При повреждениях — ремонт или замена. Следить за зазором между зубьями; при увеличенном зазоре — регулировать.
• Проверка уплотнений и гидросистемы. Осмотреть сальники и уплотнения на корпусе круга и гидравлических моторах (если применимо). Устранить течи и заменить повреждённые уплотнения.
• Очистка от грязи и коррозии. Регулярно удалять налёт, смолу и абразивные частицы. При появлении ржавчины обработать антикоррозийными средствами и покрыть защитным слоем.
• Проверка консистенции смазки. Она должна быть водостойкой и иметь вязкость, соответствующую условиям эксплуатации.
• Осматривайте зубъевые соединения.

Помните, поворотный круг для крупнотоннажной техники — это не просто деталь, а критически важный узел, от которого зависят безопасность, ресурс и эффективность всей машины. Выбор качественного поворотного круга и комплектующих снижает риск внезапных отказов, уменьшает простои и эксплуатационные расходы, а также повышает точность и надёжность манёвров при больших нагрузках.

Инвестиции в качественные поворотные круги и систематическое обслуживание окупаются за счёт меньших простоев, увеличенного ресурса техники и повышения безопасности работ. Для владельцев и операторов крупнотоннажной спецтехники это не роскошь, а необходимое условие ответственной и экономичной эксплуатации.
